地震への備え、できていますか?

日本全域いつ発生してもおかしくない大規模な震災に対して備えは万全でしょうか?

大規模地震の発生率

コンクリートブロック塀は正しく施工されていますか?

正しく施工されたコンクリートブロック塀は自然災害や事故などから私たちの命を守ります。

コンクリートブロック塀の堅牢性が発揮された例

  • ゲリラ豪雨などの水災による住宅への水の流入を防ぐ
  • 震災などで倒れかかった建物を支える
  • 事故で住宅に車などが衝突するのを防ぐ
  • 火山の噴火による溶岩流をくい止める など
コンクリートブロック塀の堅牢性が発揮された例

正しく施工されたコンクリートブロック塀とは

コンクリートブロック塀は施工できる高さが建築基準法により定められています。また、道路天端よりH1,200mmを超えるブロック塀は規定ピッチ以内に控え壁を設置しなければなりません。その他、建築基準法では鉄筋や基礎など様々な規定が定められています。

しかし、どんなに正しく施工されたコンクリートブロック塀でも耐久年数は約30年と言われています。(日本建築学会より)

正しく施工されたコンクリートブロック塀とは

施工不良や老朽化したコンクリートブロック塀は災害時に危険物となります

震災時のコンクリートブロック塀倒壊による主な被害

震災時のコンクリートブロック塀倒壊による主な被害

直接被害

  • 転倒したコンクリートブロック塀の下敷きになる
  • 倒壊した瓦礫が直撃する  など

間接被害

  • 散乱した瓦礫などの障害物が避難経路の妨げとなる
  • 負傷者救出の遅延  など

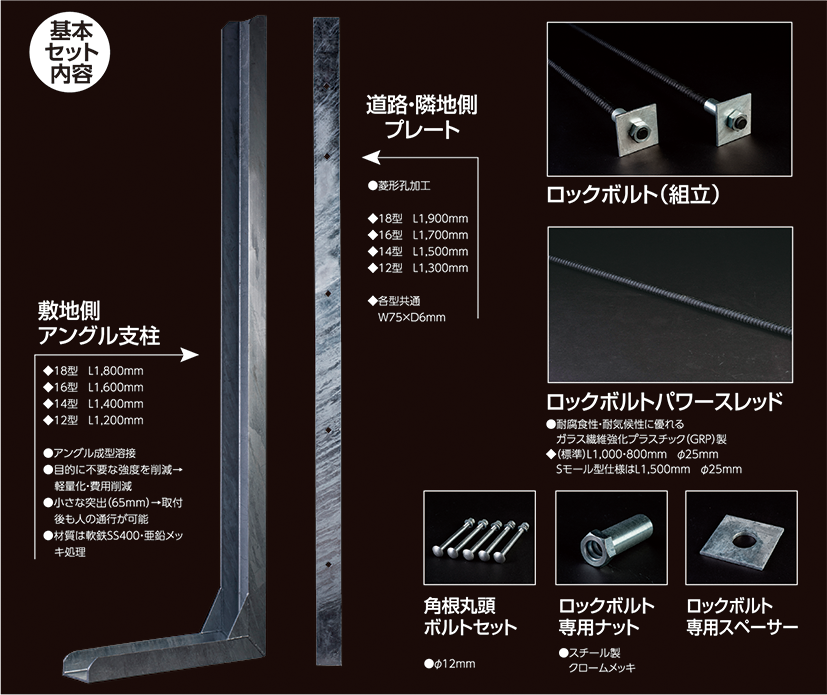

控え壁の代わりとなる耐震補強金具「FITパワー」

FITパワーは構造計算を基に設計された控え壁の代わりとなる耐震補強金具です。
人力搬入・施工ができ、少ない工程数と小さな基礎で現場の施工負担軽減とコスト削減を可能にしました。

FITパワー
FITパワー

敷地を最大限生かし、狭小地にも設置が可能です

敷地側アングル支柱の突出部は約65mmと小さく、軒下などの狭い場所でも従来通り通路として活用できます

狭小地にも設置が可能です
狭小地にも設置が可能です

既存コンクリートブロック塀を解体せずに耐震補強
大掛かりな工事は不要です

FITパワーなら今あるコンクリートブロック塀を解体撤去などせずに、そのまま耐震補強することが可能です。
施工コスト削減と工期短縮に繋がります。

1点検 鉄筋の有無を確認

点検

2穴あけ、基礎ベース一部はつり

穴あけ、基礎ベース一部はつり
穴あけ、基礎ベース一部はつり

3杭基礎坑掘削

杭基礎坑掘削

4FITパワー取付け

FITパワー取付け 道路・隣地側

道路・隣地側

FITパワー取付け 敷地側

敷地側

5ロックボルト(パワースレッド)取付け

ロックボルト(パワースレッド)取付け
ロックボルト(パワースレッド)取付け

6仕上げ土間打ち~完成

仕上げ土間打ち~完成 道路・隣地側

道路・隣地側

仕上げ土間打ち~完成 敷地側

敷地側

完成形

完成形

FITパワーの実証実験

岐阜大学工学部社会基盤工学科 先端材料・構造研究室指導のもと、静的水平力載荷試験を実施しました

実験動画

控え壁のないCB塀との比較実験

控え壁のある差し筋CB塀との比較実験

1控え壁のないCB塀との比較実験

控え壁なし

牽引荷重約4kN(約400kg)で瞬間的に転倒。
CB塀付近に人がいた場合、逃げる間もなく転倒に巻き込まれる可能性がありました。

控え壁なし 実験前 実験前
控え壁なし 牽引荷重 約4kN時 牽引荷重 約4kN時

FITパワー

牽引荷重約27kN(約2,700kg)で傾いたものの、転倒はしませんでした
転倒することなく留まることで、CB塀付近から逃げる時間を確保することができます。

FITパワー 実験前 実験前
FITパワー 牽引荷重 約27kN時 牽引荷重 約27kN時

2控え壁のある差し筋CB塀との比較実験

控え壁あり

牽引荷重約3.4kN(約330kg)でゆっくりと転倒しました。控え壁により瞬間的な転倒を防ぐことができ、控え壁の重要性が確認されました。

控え壁あり 実験前 実験前
控え壁あり 牽引荷重 約3.4kN時 牽引荷重 約3.4kN時

FITパワー

牽引荷重約13.6kN(約1,330kg)でも転倒はせず、傾いたまま留まりました

FITパワー 実験前 実験前
FITパワー 牽引荷重 約13.6kN時< 牽引荷重 約13.6kN時

認定・評価など

FITパワーは「塀の補強構造及び補強部材」として特許を取得しています(特許第6698309号)

その他認定など

  • 公益財団法人 岐阜県産業経済振興センター事業可能性評価制度において「ブロック塀等の耐震補強金具の製造・販売」としてA評価を取得
  • 一般社団法人 防災安全協会「防災製品等推奨品」に認定
  • 同協会 防災製品大賞2018 復興支援部門にて金賞を受賞
認定・評価

FITパワーの施工事例

規格品

規格品 道路・隣地側

道路・隣地側

規格品 敷地側

敷地側

特注型(20型) ※受注生産品

特注型(20型) 道路・隣地側

道路・隣地側

特注型(20型) 敷地側

敷地側

万年塀対応型 ※受注生産品

万年塀対応型 道路・隣地側

道路・隣地側

万年塀対応型 敷地側

敷地側

その他の施工事例

FIT POWER WORKS 制作事例一覧

CAUTIONSFITパワーの注意事項

FITパワーはブロック塀を守る金具ではありません。

地震などで大きな揺れがあった場合にブロック塀の瞬間的な転倒を防ぎ、人命を最優先に守るための製品です。大地震の際には斜めに傾く可能性があります。

お見積りにはブロック塀の高さ、幅、厚みが必要です。

既存ブロック塀の道路天からの高さ、幅、厚みをお教えください。
